水洗过滤器介绍

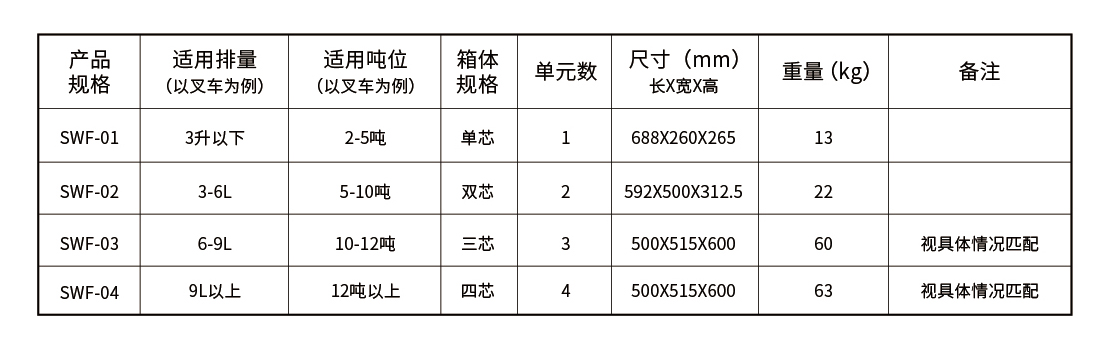

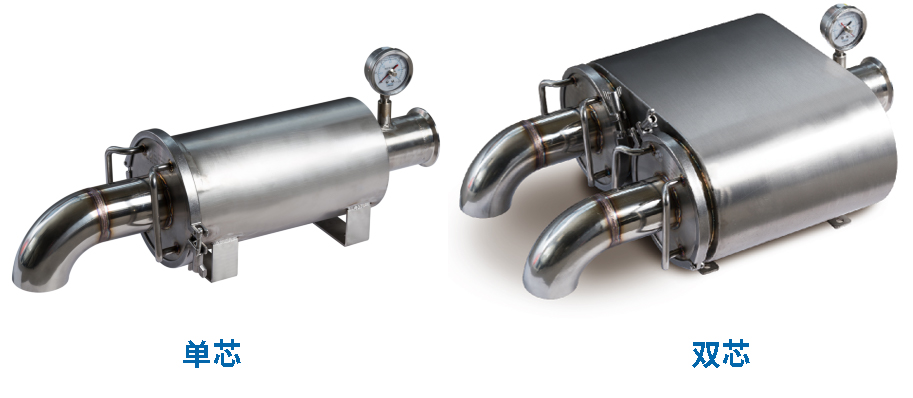

水洗过滤器SWF

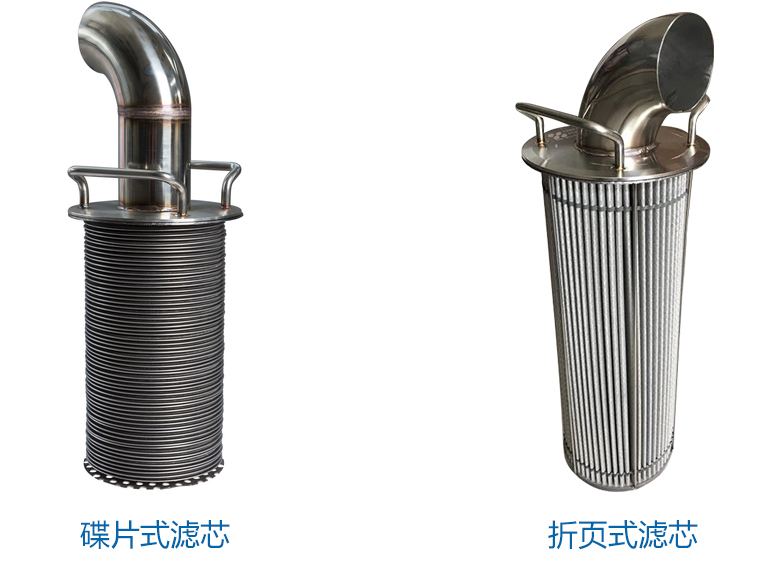

滤芯

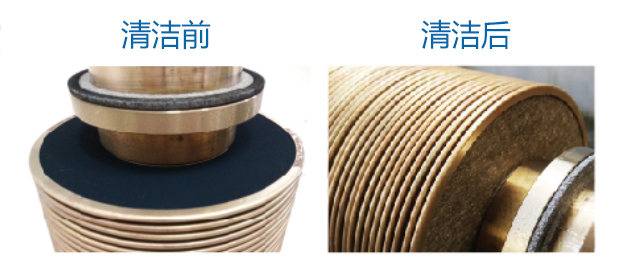

颗粒物(PM)是柴油机的主要有害排放物之一,也是国内机动车排放法规严格控制的有害排放物。随着排放法规的不断加严,尤其是到了国Ⅴ及更高的法规阶段,颗粒物(PM)将是重点解决的问题。碟片式水洗过滤器SWF是由DPF构成,无贵金属涂层;是对颗粒物(PM)进行单一物理过滤的尾气净化处理装置。它通过多组金属DPF载体并联组成柴油颗粒捕捉器,采用卡扣固定可抽出式设计,当堵塞造成高背压报警时,可以灵活抽出过滤单元进行清洗再生,其颗粒物(PM)去除率高达90%~98%。运行和载体再生过程无需任何能源消耗。载体终身使用,寿命与所匹配的发电机组或柴油发动机相同。综合成本低、安装便捷。

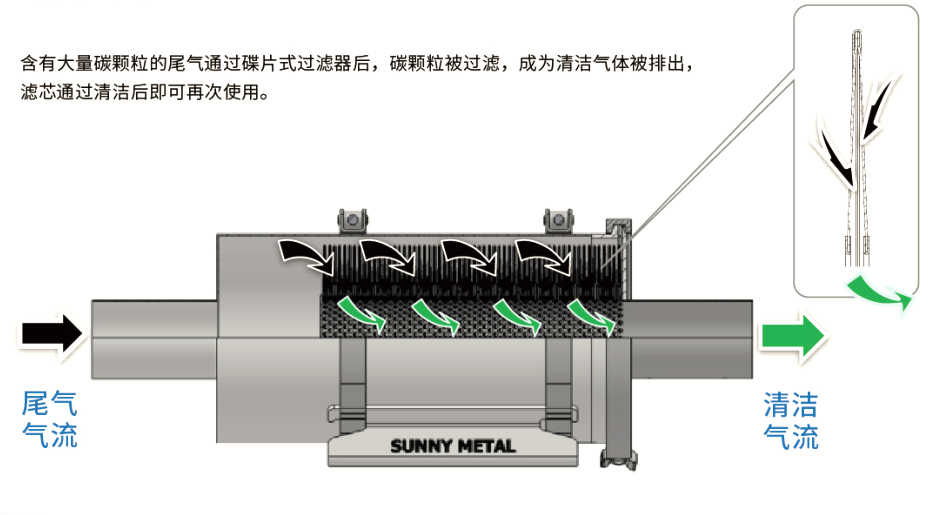

1、结构与原理

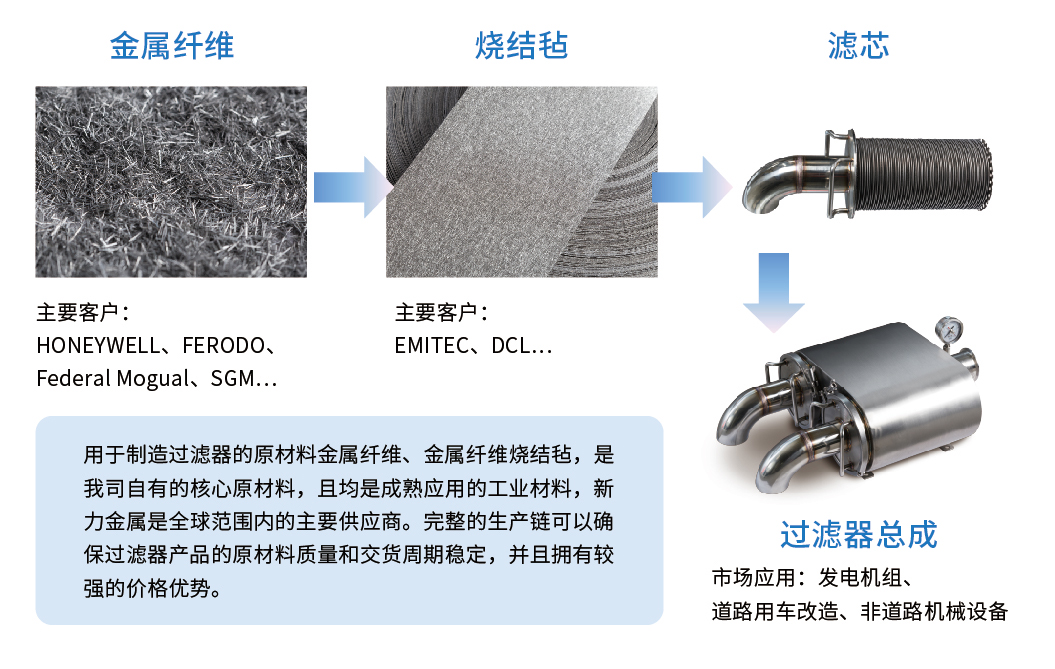

2、品质优异、成本受控的完整生产链

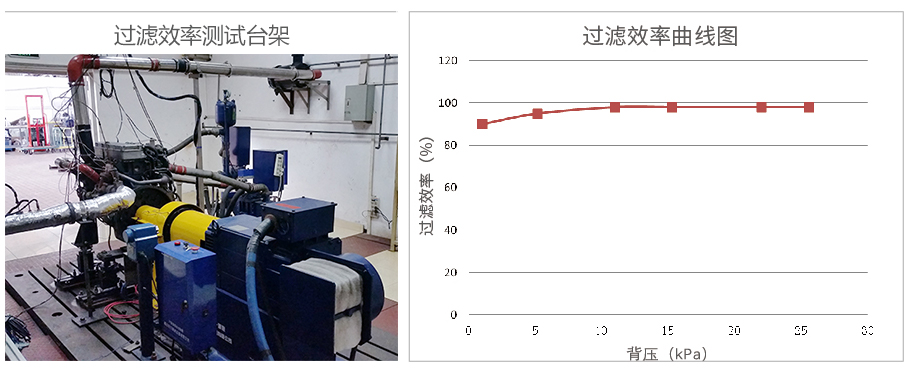

3、过滤效率



4、背压


部分流过滤器产品介绍

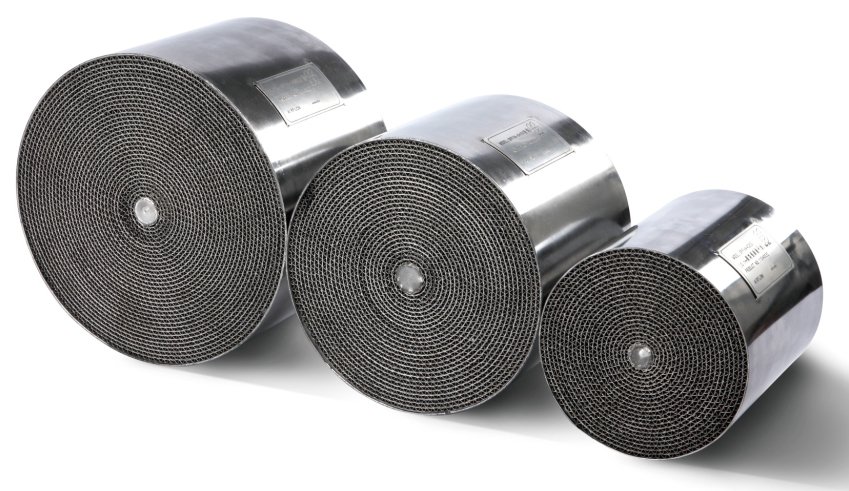

一、部分流式颗粒捕集器SPF

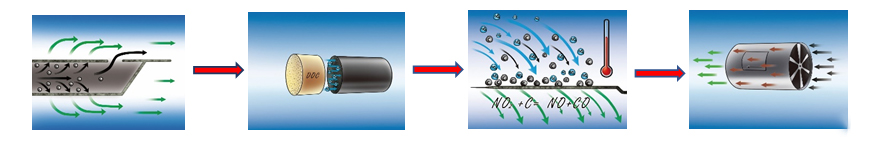

1、SPF结构及工作原理

●采用耐高温金属纤维烧结毡过滤性介质材料制作;

●由平板毡和波形毡交替叠加组成,波形毡一端分别与上下层平板毡一端结合成“之”字形贴合在一起;

●平板毡的下游一端按一定间距开有小孔,波形毡的下游一端压有与气流通道垂直的横向沟槽;

●工作时,发动机尾气从入口进入颗粒捕集器,大部分气流流过过滤介质,颗粒物被捕集在平板毡和波形毡的表面,在一定温度下与NO2反应,达到消除颗粒物的作用;

●部分气流直接通过平板毡的小孔排出,从而形成部分流式过滤作用。


2、SPF结构图

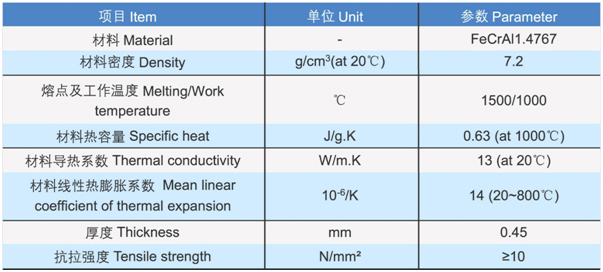

3、SPF材料参数

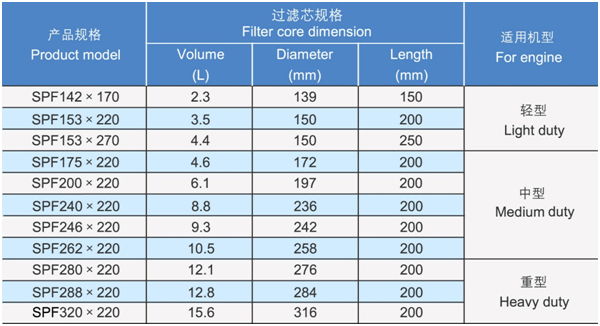

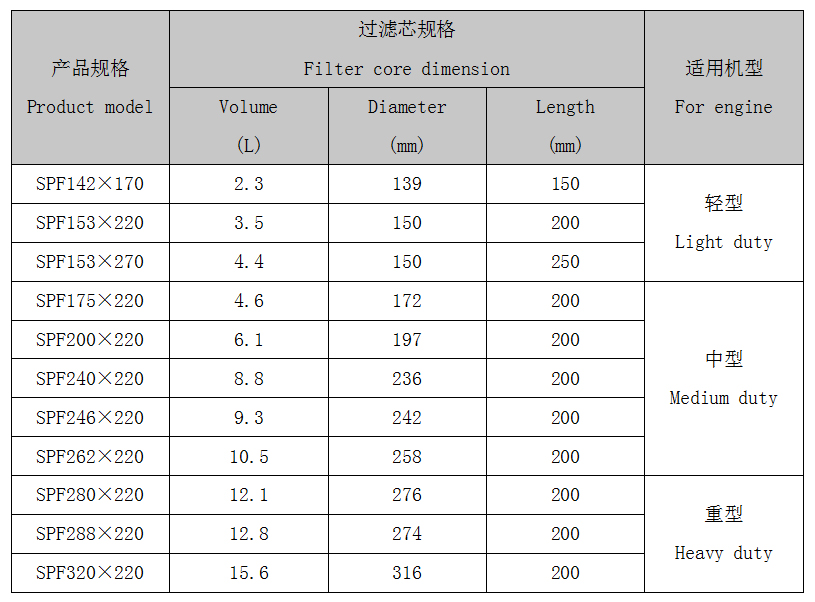

4、SPF产品系列



壁流式过滤器介绍

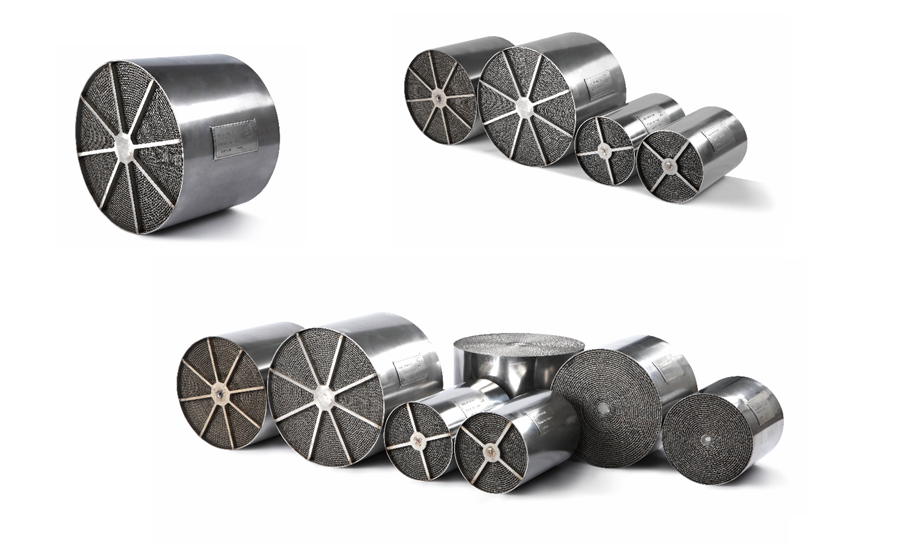

壁流式颗粒捕集器DPF


1、壁流式DPF特性

新力壁流式DPF的颗粒过滤效率能达到99%;

与同类产品相比,背压明显低;

具有很好的机械强度和抗振动耐久性;

具有很好的抗热冲击性能和热稳定性;

DPF规格和尺寸灵活(圆形、方形、长体、窄体及超大尺寸等),有利于安装布置。

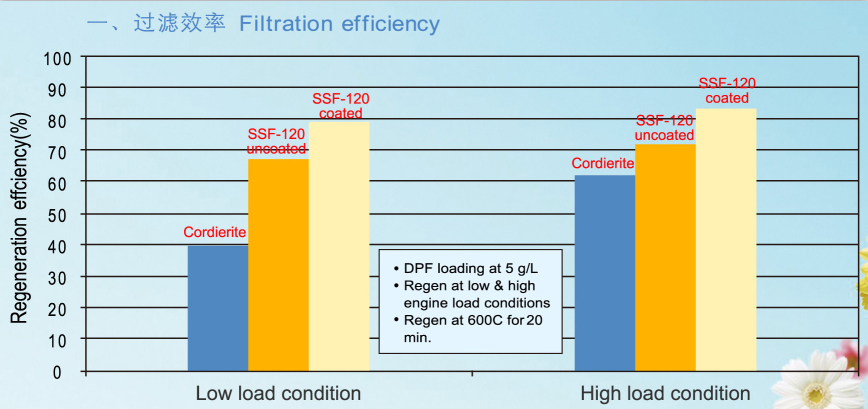

2、过滤效率

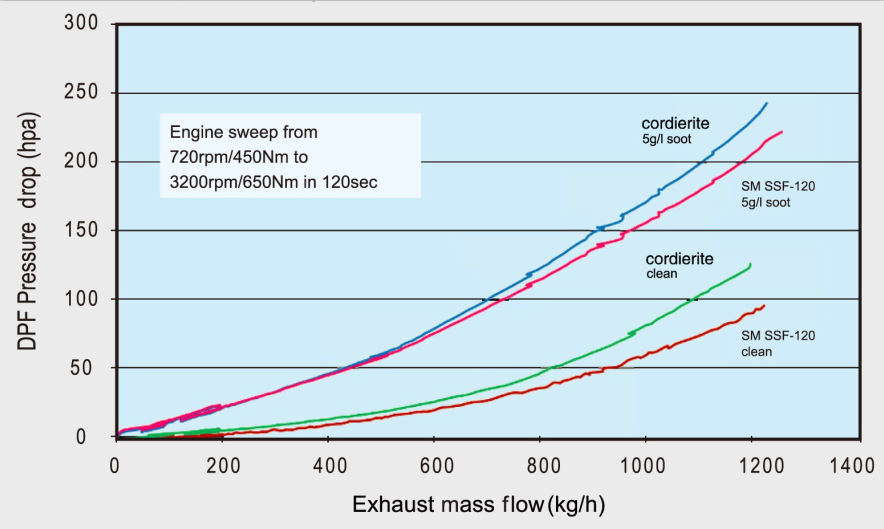

3、背压

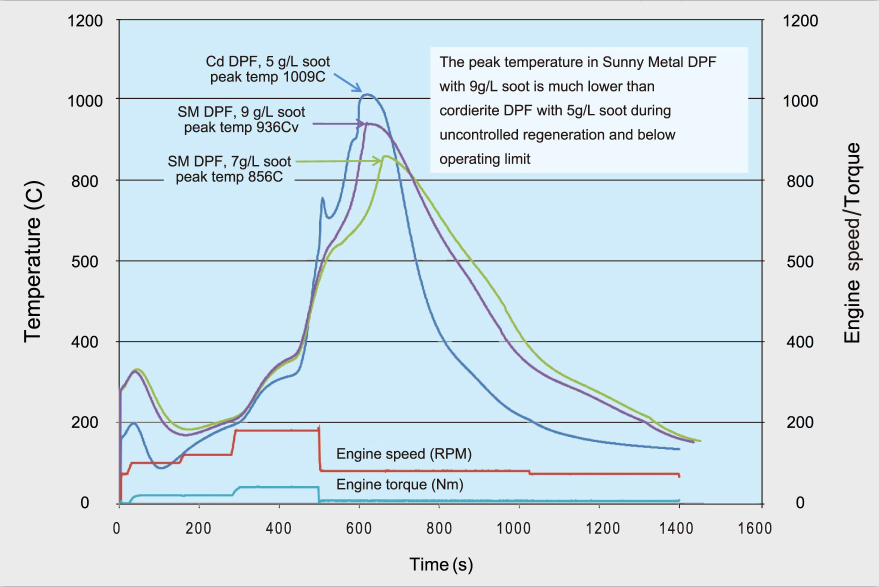

4、再生峰值温度低


被动再生过滤器介绍

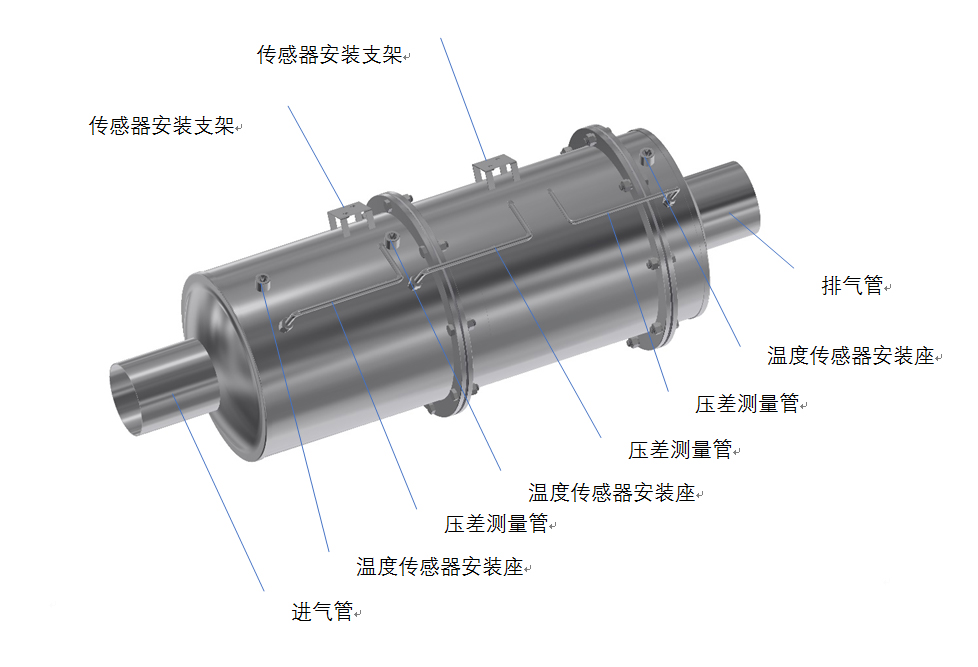

SPA-10 被动再生系统总成


此产品CDPF主要依靠连续被动再生的方式实现碳颗粒的清除。由于CDPF表面涂覆有氧化型催化剂,在一定温度下CDPF内部搜集的碳颗粒物会经过涂覆层的氧化作用转化为H2O和CO2,而此反应的转化效果随着温度的升高而升高。部分叉车发动机自身尾气排温较高,经过排气管排除的温度可达220℃以上,但此温度下的转化效率较低不足以清除全部的碳颗粒物,因而发动机排气通过CDPF前需先经过DOC催化剂起到提高温度的作用,使进入CDPF催化剂的尾气达到300℃以上,达到被动再生平衡点,实现CDPF长期连续循环工作。

同时在净化器两端设计连续压力传感器、温度传感器等检测设备,在驾驶室安装相应的显示设备,通过线束传输温度及压力数据至显示屏和后台,实现实时监控,避免压差值过大影响发动机的性能。



DPF过滤器型号

SPA-06

SPA-10

SPA-11

SPA-12

配用发动机排量

6L以下

6-8L

9-10L

11-12L

颗粒过滤效率(%)

95%以上

CO转化效率(%)

95%以上

THC转化效率(%)

92%以上

DPF平衡点温度(℃)

346

再生效率(%)

92%以上

DOC反应温度:

280-550

过滤器工作温度

800

原材料说明

外壳材料

不锈钢

DOC

陶瓷蜂窝式,原料为堇青石

DPF

陶瓷蜂窝式,原料为堇青石
